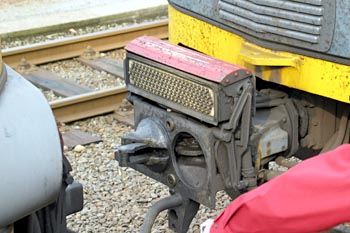

De Scharfenbergkoppeling of Schaku (Scharfenbergkupplung) is een automatische koppe-ling die voornamelijk gebruikt wordt bij treinstellen en trams. Deze koppeling is vernoemd naar de Duitse ingenieur Karl Scharfenberg (1874-1938).

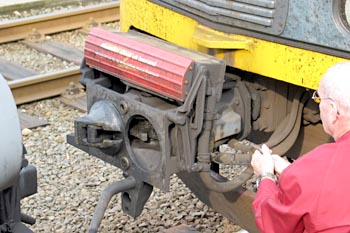

Deze koppeling maakt het mogelijk om materieel vanuit de machinistencabine automatisch te koppelen en ontkoppelen. Bij het traditionele spoorwegstoot- en trekwerk (bestaande uit schroefkoppeling en buffers) moet het (ont)koppelen van locomotieven en treindelen, zo nodig inclusief kabels en kettingen, met de hand worden verricht.

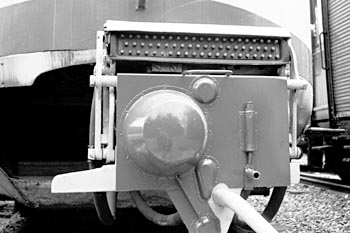

Om vervuiling te voorkomen worden de niet gebruikte koppelingen in principe afgedekt met een metalen beschermplaat of beschermhoes, die bij het nieuwere materieel automatisch wegklapt, of een kunststof zak die om de koppeling geritst wordt. De metalen beschermplaat die met de hand verwijderd of geplaatst moet worden, wordt door rangeerders een "bh" genoemd als afkorting van het woord "beschermhoes". Na het koppelen moet de plaat of hoes in de cabine van de trein worden gelegd, maar dat wordt weleens vergeten, zodat men er soms een op het perron ziet liggen. Bij de Nederlandse Spoorwegen is het gebruik van de bescherming sinds enige tijd afgeschaft. De handmatig te plaatsen beschermplaten worden niet meer gebruikt en de automatische beschermplaten zijn in weggeklapte stand vastgezet of verwijderd.

Bij de Nederlandse Spoorwegen is sinds 1964 de hoogte 1 meter om eenvoudig te kunnen koppelen met buffermaterieel.

Om vervuiling te voorkomen worden de niet gebruikte koppelingen in principe afgedekt met een metalen beschermplaat of beschermhoes, die bij het nieuwere materieel automatisch wegklapt, of een kunststof zak die om de koppeling geritst wordt. De metalen beschermplaat die met de hand verwijderd of geplaatst moet worden, wordt door rangeerders een "bh" genoemd als afkorting van het woord "beschermhoes". Na het koppelen moet de plaat of hoes in de cabine van de trein worden gelegd, maar dat wordt weleens vergeten, zodat men er soms een op het perron ziet liggen. Bij de Nederlandse Spoorwegen is het gebruik van de bescherming sinds enige tijd afgeschaft en wordt er dus met de naakte buste gereden. De handmatig te plaatsen beschermplaten worden niet meer gebruikt en de automatische beschermplaten zijn in weg geklapte stand vastgezet of verwijderd.

De Scharfenbergkoppeling heeft als nadeel de lage maximale trek-belastbaarheid, waardoor de koppeling ongeschikt is voor getrokken treinen. Een ander nadeel is dat de in de koppeling geïntegreerde elektrische en pneumatische verbindingen niet (internationaal) gestandaard-iseerd zijn, waardoor verschillende materieelsoorten niet onderling koppelbaar zijn, of vaak alleen mechanisch: een treinstel kan dan wel worden gesleept. Om dit te laten doen door buffermaterieel is een hulpkoppeling nodig, die aan de trekhaak bevestigd wordt.

Geschiedenis

Bij de Nederlandse Spoorwegen was het sinds 1934 gebruikelijk om deze koppeling op 610 mm boven de bovenkant van de spoorstaaf te bevestigen. Na een foutieve combinatie van Mat '34 met het eerste treinstel Mat '64 (Treinstel Toekomst), met schadelijke gevolgen voor de tractie-installaties, werd in 1964 overgestapt op een hoogte van 1 meter. Hiervoor is een hulpkoppeling nodig, die aan de trekhaak bevestigd wordt. Sinds de buitendienststelling van de laatste hondenkop-treinstellen in 1996 zijn lage koppelingen alleen nog op museum-materieel te zien.
