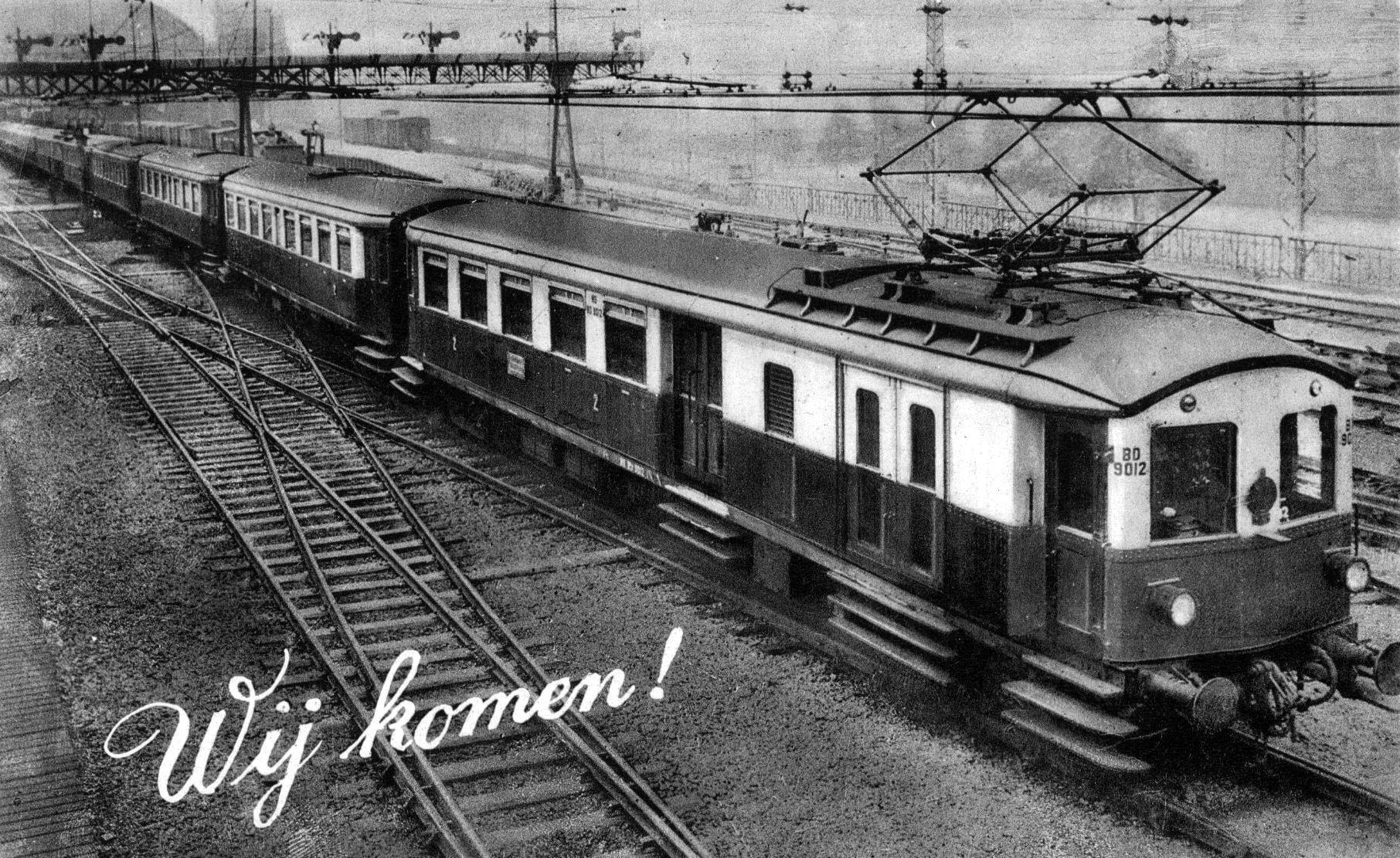

Materieel '24 was een serie elektrisch spoorwegmaterieel van de Nederlandse Spoorwegen. Na de komst van het elektrische stroomlijnmaterieel sinds 1935 werd de benaming van dit materieel Blokkendozen, naar het hoekige model. Sommige NS-ers en spoorwegbelang-stellenden spraken steevast over "(elektrisch) buffermaterieel", ter onderscheiding van de gestroomlijnde, bufferloze elektrische treinstellen van de types Mat '35, Mat '36 en Mat '40.

Bij het ontwerp van dit materieel in 1924 werd gebruikgemaakt van de ervaringen die waren opgedaan met het eerste elektrische materieel in Nederland, het ZHESM-materieel uit 1908 dat gebruikt werd op de spoorlijn Rotterdam Hofplein - Scheveningen (Hofpleinlijn).

Kenmerken

Met de motorrijtuigen en rijtuigen werden min of meer vaste combinaties (treinstammen) gevormd, meestal bestaande uit twee motorrijtuigen in treinschakeling en twee of drie tussenrijtuigen. De motorwagens waren aanvankelijk aan één zijde voorzien van een stuurstand. Ter vergroting van de inzetbaarheid werden later ook motorrijtuigen afgeleverd die waren voorzien van een vouwbalg, met daarnaast een (naar hedendaagse maatstaven krappe) bestuurderscabine.

Door de aanwezigheid van buffers en schroefkoppelingen kon dit materieel ook in getrokken treinen worden ingezet. Andersom konden ook andere typen rijtuigen, indien voorzien van een stuurstroomleiding, in blokkendoostreinen worden ingezet. Dit was vanaf 15 mei 1928 het geval in treinen op de Oude Lijn, waarin CIWL-restauratierijtuigen waren opgenomen.[1]

Samenstelling en nummering

De Blokkendozen zijn elektrisch buffermaterieel en bestaan uit een groot aantal verschillende soorten motorrijtuigen en volgrijtuigen. Het totaal aantal geproduceerde blokkendozen komt op 259 stuks.[2]

Verbouwingen jaren dertig

In de jaren dertig werden enkele verbouwingen aan Mat '24 uitgevoerd, zodat het materieel beter voldeed aan de toenmalige vervoersbehoeften. De wit-groene kleurstelling van de treinen werd gewijzigd in groen, aangezien dit minder besmettelijk was voor vuil.

Verbouwing tot getrokken rijtuigen en losse dienstwagens

Nadat in 1959 de laatste Blokkendozen als elektrisch buffermaterieel werden ingezet, was de rol van de diverse (motor)rijtuigen nog niet uitgespeeld op het spoorwegnet. Geleidelijk werd in de jaren vijftig een groot deel van het materieel blauw geschilderd en ingezet als getrokken rijtuigen. Hierbij werden van de motorrijtuigen de motoren en stroomafnemers verwijderd. Inzet vond hierbij plaats in verschillende reizigerstreinen. Daarnaast werden de rijtuigen ingezet in militaire verlofgangerstreinen.

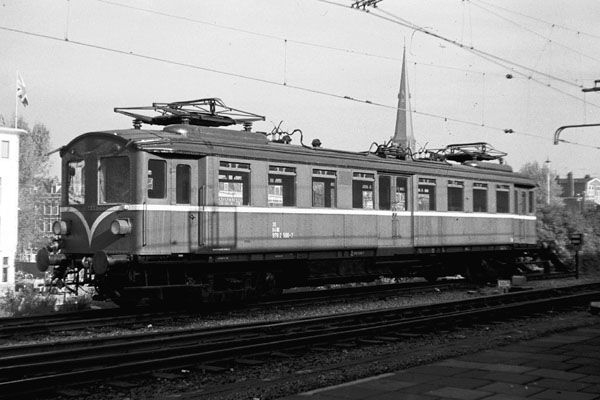

Naast de verbouwingen van een groot aantal rijtuigen en een deel van de motorrijtuigen tot getrokken rijtuigen, werd een deel van de motorrijtuigen met bagageruimte verbouwd tot dienstwagens voor de NS (mDW) en de PTT (Motorposten). De dienstrijtuigen werden onder meer gebruikt voor het wegleren van machinisten, ATB-meetrijtuig en als railslijpwagen. Met de indienststelling van 35 nieuwe Motorposten in 1965 werden de Blokkendoos-motorposten buiten dienst gesteld.

Inzet

Het materieel was in eerste instantie bedoeld om gebruikt te worden op de spoorlijn Amsterdam - Rotterdam (Oude Lijn), die in 1924-'27 geëlektrificeerd werd. Daarnaast werd in 1927 de IJmondlijn geëlektrificeerd. In de loop der tijd was het materieel op een groot deel van het geëlektrificeerde net te zien.

Inzet voor 1931

Tot de elektrificatie van de Zaanlijn in 1931 waren er in totaal 193 rijtuigen beschikbaar. Deze rijtuigen werden in de volgende volgorde samengesteld:

• 6 7-wagentreinstellen mBD + Bec + Bec + Aec + mCd + Cec + mC
• 11 6-wagentreinstellen mBD + Bec + Aec + mCd + Cec + mC
• 11 8-wagentreinstellen mBD + Bec + Aec + mCd + Cec + mC (waarvan 2 reservetreinen)
• 4 3-wagentreinstellen mBD + CeC + mC (IJmondlijn)[3]

Inzet na 1931

In 1931 kwam er nog een nalevering in verband met de elektrificatie van de spoorlijn Amsterdam - Alkmaar (Zaanlijn). Er werden tussen 1923 en 1932 door diverse fabrieken totaal 130 motorrijtuigen en 129 rijtuigen afgeleverd.

Elektrische trekkrachten[4]

De NS had in de Tweede Wereldoorlog nog geen elektrische locomotieven in dienst, hoewel contacten met leveranciers al liepen en na de oorlog resulteerden in de 1000-serie. Al in de zomer van 1940 ontstonden tekorten aan stoomlocomotieven voor het trekken van goederentreinen. Doordat dieseltreinen buiten dienst werden gesteld wegens motorbrandstoftekort, materiaalgebrek in de werkplaatsen, verplicht onderhoud aan stoomlocomotieven van de Deutsche Reichsbahn en toegenomen vervoer waren meer trekkrachten nodig. Voor het trekken van zware goederentreinen op het Middennet en de Oude Lijn werden van het Blokkendoosmaterieel vijf formaties van drie motorrijtuigen gemaakt. Hiermee werden vooral de zware kolentreinen afkomstig van de Limburgse mijnen tussen Eindhoven en het westen van Nederland getrokken. In 1942 nam door een strenge winter en een dientengevolge hoge defectenstand het tekort aan locomotieven dusdanig toe, dat het aantal combinaties met acht werd uitgebreid.

Buitendienststelling

Nadat in het midden van de jaren vijftig nieuw materieel van het type Mat '54 en getrokken rijtuigen Plan E werd afgeleverd, werd tussen 1955 en 1960 het grootste deel van de motor-rijtuigen tot getrokken rijtuigen verbouwd, waarbij de tractiemotoren en de stroomafnemers werden verwijderd. In 1959 reden de laatste elektrische Blokkendoostreinen voor reizigers-vervoer. De laatste getrokken Blokkendoosrijtuigen reden in 1972 in reizigerstreinen. Nadien zijn diverse rijtuigen verkocht aan museumspoorlijnen, onder andere de Veluwsche Stoom-trein Maatschappij (VSM), de Stoomtrein Goes-Borsele (SGB) en de ZLSM.

• Tweede leven

Duitsland

Na de Tweede Wereldoorlog zijn diverse rijtuigen in het Oostblok achtergebleven. In de voor-malige DDR zijn in de jaren tachtig en negentig nog diverse blokkendoosrijtuigen terugge-vonden.

Museummaterieel

In de jaren tachtig werd, uit onderdelen van diverse rijtuigen, een elektrisch museumstel ge-construeerd, bestaande uit een motorrijtuig en een rijtuig met stuurstand. Dit stel werd in 1989 geheel gerestaureerd in dienst gesteld. In 1994 werd nog een tussenrijtuig, voorzien van restauratieafdeling, toegevoegd om de verhuurbaarheid voor gezelschappen te vergroten. Dit materieel bevindt zich thans in de collectie van het NSM te Utrecht.

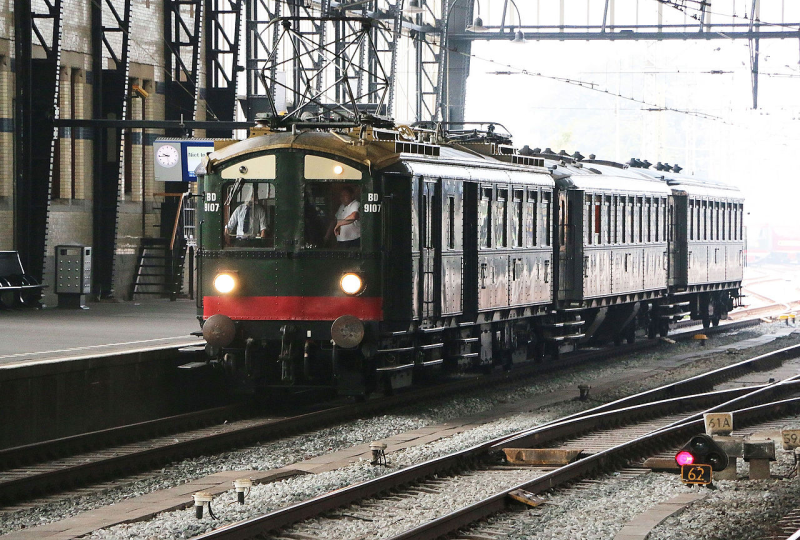

Het tweewagenstel bestond in eerste instantie uit het motorrijtuig mBD 9107 en het stuur-standrijtuig Ces 8104. Dit laatste rijtuig heeft voordien nooit bestaan: de serie bestond uit de Ces 8101 tot en met de Ces 8103, gebouwd door Beijnes te Haarlem. Voor het museumtrein-stel is in de Hoofdwerkplaats Amersfoort uit diverse restanten van oude blokkendoos-rijtuigen aan het eind van de 20e eeuw een "nieuwe" Ces aan deze serie toegevoegd: de Ces 8104. Het later toegevoegde tussenrijtuig Cecr 8553 heeft de voordien nooit gebruikte aan-duiding 'r' gekregen, voor restauratie.

Ook een der motordienstwagens (de Jaap) werd in de jaren negentig door de Hoofdwerkplaats Haarlem als museumrijtuig gerestaureerd. Dit rijtuig mC 9002 is teruggebracht in de oorspronkelijke kleurstelling crème-groen uit de jaren twintig en kan samen met het museumstel van het Spoorwegmuseum een vierrijtuigstel vormen. Op 10 oktober 2021 is de Jaap overgedragen aan Stichting 2454 CREW welke de trein opnieuw gaat reviseren omdat deze enkele jaren heeft stilgestaan.

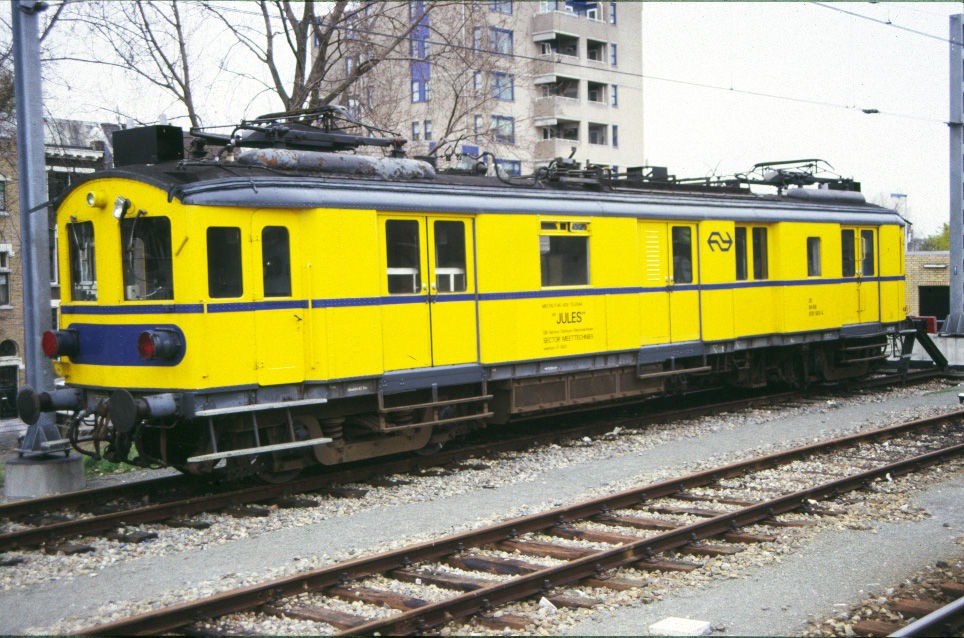

De Jules, van oorsprong motorrijtuig mBD 9006, de andere motordienstwagen die in 1968 eerst de naam Bromvlieg droeg en in 1969 werd omgedoopt tot Jules, is in 1976 omgebouwd tot ATB-meetrijtuig en in de gele kleurstelling geschilderd. In 1992 werd dit rijtuig buiten dienst gesteld, waarna het in 1997 door de STIBANS werd verworven en in de bruine kleur-stelling geschilderd als motorpostrijtuig mP 9204. Dit rijtuig is niet rijvaardig.

De Blokkendoosrijtuigen in gebruik bij de Stoomtrein Goes-Borsele (SGB) en de Veluwsche Stoomtrein Maatschappij (VSM) worden getrokken door een stoomlocomotief. Tevens staan er op een camping te Eext nog een motorrijtuig en twee getrokken rijtuigen zonder museale status.

Op 3 november 2006 werd voor het eerst met een Museumblokkendoostrein bestaande uit zes rijtuigen gereden. Deze trein bestond uit de mC 9002, de drie rijtuigen van het Spoorweg-museum en twee tussenrijtuigen van de SGB. Hiermee werd vanuit Haarlem een rit van meer dan 1000 km door het land gemaakt om geld in te zamelen voor een goed doel.

Op 7 december 2013 werd er op het traject Zwolle – Lelystad een viertal ritten gemaakt met Blokkendoosrijtuigen ter gelegenheid van de eerste verjaardag van de Hanzelijn. 150 in- woners van omliggende steden ontvingen hiertoe een speciaal treinkaartje van de Neder-landse Spoorwegen.[5]
